Od grafické karty VGA k vyšším rozlišením i většímu množství barev (3. část)

Obsah

1. Od grafické karty VGA k vyšším rozlišením i většímu množství barev (3. část)

2. Vykreslení rastrového obrázku v režimech s 256 barvami

3. Nastavení barvové palety přes DAC

4. Blokový přenos celého obrázku do banky video paměti

5. Úplný zdrojový kód dnešního prvního demonstračního příkladu

6. Korektní vykreslení prvních 82 řádků rastrového obrázku

7. Úplný zdrojový kód dnešního druhého demonstračního příkladu

8. Operace typu BitBLT: „bit block transfer“

9. Realizace operace BitBLT specifické pro konkrétní rastrový obrázek

10. Úplný zdrojový kód dnešního třetího demonstračního příkladu

11. Vykreslení rastrového obrázku přesahujícího hranice jednoho paměťového banku

12. Úplný zdrojový kód dnešního čtvrtého demonstračního příkladu

13. Horizontální vycentrování obrázku

14. Úplný zdrojový kód dnešního pátého demonstračního příkladu

15. Nastavení délky logického obrazového řádku

16. Úplný zdrojový kód dnešního šestého demonstračního příkladu

17. Textové režimy SVGA karet

18. Obsah navazující části seriálu

19. Repositář s demonstračními příklady

20. Odkazy na Internetu

1. Od grafické karty VGA k vyšším rozlišením i většímu množství barev (3. část)

Jak již bylo napsáno v perexu dnešního článku, v rámci předminulého a minulého článku jsme se (i když ve zjednodušené formě) seznámili s tím, jakým způsobem je možné programově zjistit informace o grafických režimech SVGA karet přes VBE a jak se přistupuje do video paměti. Ovšem právě zde dochází k mnoha více či méně závažným problémům, které je nutné řešit. Týká se to i operace typu BitBLT používané pro přenos rastrových obrázků. Již dopředu je možné odhadnout, že je zapotřebí brát do úvahy formát uložení pixelů (neexistují zde obecně používané standardy), délku obrazového řádku a počet pixelů na jednom obrazovém řádku (což je odlišná informace, než délka řádku). A aby toho nebylo málo, je navíc nutné, minimálně v reálném režimu, realizovat přepínání paměťových banků, protože v jednom okamžiku je přístupné pouze jeden segment, tj. 64 kB, který reprezentuje pouze (velmi) malý výřez obrazové paměti.

2. Vykreslení rastrového obrázku v režimech s 256 barvami

V předchozích demonstračních příkladech jsme po výběru vhodného SVGA režimu pouze na obrazovku vykreslili barevné pruhy. To je sice velmi jednoduchá operace, ale nijak nám neumožňuje si lépe uvědomit, jaká je vlastně organizace video paměti, jaký vliv mají paměťové banky, různé logické délky obrazových řádků atd. Z tohoto důvodu si dnes ukážeme poněkud sofistikovanější postup, který spočívá v tom, že do obrazové paměti vykreslíme předem připravený rastrový obrázek. Ten bude mít rozlišení přesně 320×200 pixelů a využívá barvovou paletu se stupni šedi (což je opět zjednodušení, abychom nemuseli barvovou paletu načítat z paměti, ale mohli ji přímo programově vygenerovat). Samotný rastrový obrázek je v době překladu uložen v binárním souboru image_320×200.bin a do programového kódu ho přidáme nám již známou volbou:

; pridani binarnich dat s rastrovym obrazkem
image:
    incbin "image_320x200.bin"

3. Nastavení barvové palety přes DAC

Další potenciální problém SVGA karet spočívá ve způsobu nastavení barvové palety. Většina karet se snaží zachovat zpětnou kompatibilitu s kartou VGA a umožňovat mapování barvové palety naprogramováním převodní tabulky používané DAC blokem (na konci je totiž trojice D/A převodníků, z toho vyplývá i jméno bloku).

Grafická karta VGA na výstupu (tedy pravděpodobně ještě před výstupními zesilovači) obsahuje obvod DAC neboli číslicově-analogový převodník. Signály R, G, B, které jsou posílány do monitoru, jsou totiž na VGA analogové, což umožnilo i s využitím konektoru s relativně malým počtem pinů (DE-15) posílat informace o 262144 barvových odstínech a později i plné true color (samozřejmě je ale signál zašumněn, frekvenčně omezen atd., takže například na 48bitovou barvovou hloubku a rozlišení QUXGA spíše zapomeňme).

DAC interně obsahuje paměť s organizací 256×18 bitů. Na vstupu je tedy osmibitová hodnota (adresa), na výstupu pak 18 bitů – pro každou barvovou složku 6 bitů. Z toho plyne právě oněch 262144 barvových odstínů: 2⁶×2⁶×2⁶=2¹⁸=262144. Přeprogramováním této paměti je tedy možné zajistit toho, že VGA monitor zobrazí libovolnou barvu z této škály.

Ukažme si, jak může vypadat nastavení barvové palety tak, aby obsahovala pouze odstíny šedé barvy. Použitý přístup je plně kompatibilní s původní grafickou kartou VGA:

; paleta ve stupnich sedi
grayscale_palette:
        mov ax, 0x1010             ; cislo sluzby a podsluzby VGA BIOSu
        xor bl, bl                 ; index barvy
next_dac:
        mov ch, bl                 ; prvni barvova slozka
        shr ch, 1                  ; posun o dva bity doprava
        shr ch, 1
        mov cl, ch                 ; druha barvova slozka
        mov dh, ch                 ; treti barvova slozka
        int 0x10                   ; modifikace mapovani v DAC
        inc bl                     ; zvysit index v DAC
        jnz next_dac               ; nastavit dalsi barvu, dokud nedosahneme hodnoty 256
        ret                        ; navrat ze subrutiny

4. Blokový přenos celého obrázku do banky video paměti

Po nastavení 256barevného grafického režimu (například s rozlišením 800×600 pixelů) by do segmentu A000 měl být namapován první paměťový bank video RAM, tj. prvních 64 kilobajtů. Můžeme se tedy pokusit o přenos celého rastrového obrázku, který má velikost 320×200=64000 bajtů, do video RAM a zjistit, jaký vzorek se vlastně zobrazí i jakou část obrazovky jsme vlastně vyplnili:

        mov ax, cs
        mov ds, ax
        mov si, image              ; nyni DS:SI obsahuje adresu prvniho bajtu v obrazku

        mov ax, 0xa000             ; video RAM v textovem rezimu
        mov es, ax
        xor di, di                 ; nyni ES:DI obsahuje adresu prvniho pixelu ve video RAM

        mov cx, 320*200/2          ; pocet zapisovanych bajtu (=pixelu)
        rep movsw                  ; prenos celeho obrazku

V našem konkrétním případě nastavíme grafický režim s rozlišením právě 800×600 pixelů a bitovou hloubkou 8 bitů na pixel. Výsledek by měl vypadat zhruba následovně (ovšem může se lišit, pokud bude odlišný počet bajtů na řádek):

Výsledek blokového přenosu rastrového obrázku s rozlišením 320×200 pixelů do grafického režimu karty SVGA.

Autor: tisnik, podle licence: Rights Managed

5. Úplný zdrojový kód dnešního prvního demonstračního příkladu

Úplný zdrojový kód dnešního prvního demonstračního příkladu, po jehož překladu a spuštění se do obrazové paměti překopíruje obsah rastrového obrázku, vypadá následovně:

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        jmp main                   ; skok na zacatek kodu

%include "io.asm"                  ; nacist symboly, makra a podprogramy
%include "print.asm"               ; nacist symboly, makra a podprogramy



main:
        push ds
        pop  es                    ; nastaveni CS=DS=ES

        mov  bx, 0x103             ; cislo rezimu
        mov  ax, 0x4f02            ; nastaveni grafickeho rezimu
        int      0x10

        cmp ax, 0x004f             ; test, zda bylo volani funkce BIOSu uspesne
        jne     failed

success:
        call grayscale_palette     ; nastaveni palety se stupni sedi

        mov ax, cs
        mov ds, ax
        mov si, image              ; nyni DS:SI obsahuje adresu prvniho bajtu v obrazku

        mov ax, 0xa000             ; video RAM v textovem rezimu
        mov es, ax
        xor di, di                 ; nyni ES:DI obsahuje adresu prvniho pixelu ve video RAM

        mov cx, 320*200/2          ; pocet zapisovanych bajtu (=pixelu)
        rep movsw                  ; prenos celeho obrazku

        jmp     finish

failed:
        print_string failed_msg

finish:
        wait_key            ; cekani na klavesu
        exit                ; navrat do DOSu


set_video_window:
        ; ocekava se, ze DL je nastaven korektne!
        mov ax, 0x4f05             ; nastaveni okna
        mov bx, 0x0000             ; okno A
        int     0x10               ; volani VBE
        ret                        ; navrat ze subrutiny

; paleta ve stupnich sedi
grayscale_palette:
        mov ax, 0x1010             ; cislo sluzby a podsluzby VGA BIOSu
        xor bl, bl                 ; index barvy
next_dac:
        mov ch, bl                 ; prvni barvova slozka
        shr ch, 1
        shr ch, 1
        mov cl, ch                 ; druha barvova slozka
        mov dh, ch                 ; treti barvova slozka
        int 0x10                   ; modifikace mapovani v DAC
        inc bl                     ; zvysit index v DAC
        jnz next_dac               ; nastavit dalsi barvu, dokud nedosahneme hodnoty 256
        ret                        ; navrat ze subrutiny


; datova cast
section .data

success_msg:     db "Success", 0x0a, 0x0d, "$"
failed_msg:      db "Failed", 0x0a, 0x0d, "$"

; pridani binarnich dat s rastrovym obrazkem
image:
    incbin "image_320x200.bin"

6. Korektní vykreslení prvních 82 řádků rastrového obrázku

Pokusme se nyní náš rastrový obrázek vykreslit korektně, což ovšem není zcela triviální. Nejprve se zaměříme na korektní zápis do jediného paměťového banku. Ten má typicky velikost 64kB a zabírá celý segment A000. Pro rozlišení 800×600 pixelů a 256 barev má jeden obrazový řádek délku 800 bajtů a celkem je tedy do segmentu namapováno 65536/800 neboli 81/82 obrazových řádků (celých 81 řádků a prakticky celý 82. řádek bez posledních 64 bajtů – to si snadno ověříte zpětným výpočtem). Náš rastrový obrázek má na každém řádku jen 320 bajtů a proto budeme postupovat následovně:

1. Vykreslíme (přeneseme) 320 bajtů z obrázku do obrazové paměti
2. Zvýšíme cílový ukazatel o 800–320 bajtů, tedy přeskočíme zbývající pixely na obrazovém řádku
3. Celý proces zopakujeme 82× a korektně tak vykreslíme prvních 82 řádků obrázku

Nejprve zapíšeme do registrů DS:SI adresu prvního bajtu zdrojového obrázku:

        mov ax, cs
        mov ds, ax
        mov si, image              ; nyni DS:SI obsahuje adresu prvniho bajtu v obrazku

Následně do registrů ES:DI zapíšeme adresu prvního bajtu v obrazové paměti:

        mov ax, 0xa000             ; video RAM v textovem rezimu
        mov es, ax
        xor di, di                 ; offset na zacatek video RAM

A konečně budeme 82× opakovat přenos 320 bajtů (160 slov) s úpravou registru DI tak, aby se ukazatel posunul na začátek dalšího obrazového řádku:

        mov al, 82                 ; počitadlo obrazových řádků
next_line:
        mov cx, 320/2              ; pocet zapisovanych bajtu (=pixelu)
        rep movsw                  ; prenos jednoho obrazoveho radku
        add di, 800-320            ; preskocit zbytek obrazoveho radku
        dec al                     ; snizit pocitadlo radku
        jnz next_line

Výsledek již bude vypadat korektně, ovšem stále se bude jednat pouze o 82 obrazových řádků:

Obrázek 2: Korektní vykreslení prvních 200 řádků rastrového obrázku.

Autor: tisnik, podle licence: Rights Managed

7. Úplný zdrojový kód dnešního druhého demonstračního příkladu

Úplný zdrojový kód příkladu, který po svém překladu a spuštění vykreslí obrázek uvedený v předchozí kapitole, vypadá následovně:

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        jmp main                   ; skok na zacatek kodu

%include "io.asm"                  ; nacist symboly, makra a podprogramy
%include "print.asm"               ; nacist symboly, makra a podprogramy



main:
        push ds
        pop  es                    ; nastaveni CS=DS=ES

        mov  bx, 0x103             ; cislo rezimu
        mov  ax, 0x4f02            ; nastaveni grafickeho rezimu
        int      0x10

        cmp ax, 0x004f             ; test, zda bylo volani funkce BIOSu uspesne
        jne     failed

success:
        call grayscale_palette     ; nastaveni palety se stupni sedi

        mov ax, cs
        mov ds, ax
        mov si, image              ; nyni DS:SI obsahuje adresu prvniho bajtu v obrazku

        mov ax, 0xa000             ; video RAM v textovem rezimu
        mov es, ax
        xor di, di                 ; offset na zacatek video RAM

        mov al, 82
next_line:
        mov cx, 320/2              ; pocet zapisovanych bajtu (=pixelu)
        rep movsw                  ; prenos jednoho obrazoveho radku
        add di, 800-320            ; preskocit zbytek obrazoveho radku
        dec al                     ; snizit pocitadlo radku
        jnz next_line

        jmp     finish

failed:
        print_string failed_msg

finish:
        wait_key            ; cekani na klavesu
        exit                ; navrat do DOSu


set_video_window:
        ; ocekava se, ze DL je nastaven korektne!
        mov ax, 0x4f05             ; nastaveni okna
        mov bx, 0x0000             ; okno A
        int     0x10               ; volani VBE
        ret                        ; navrat ze subrutiny

; paleta ve stupnich sedi
grayscale_palette:
        mov ax, 0x1010             ; cislo sluzby a podsluzby VGA BIOSu
        xor bl, bl                 ; index barvy
next_dac:
        mov ch, bl                 ; prvni barvova slozka
        shr ch, 1
        shr ch, 1
        mov cl, ch                 ; druha barvova slozka
        mov dh, ch                 ; treti barvova slozka
        int 0x10                   ; modifikace mapovani v DAC
        inc bl                     ; zvysit index v DAC
        jnz next_dac               ; nastavit dalsi barvu, dokud nedosahneme hodnoty 256
        ret                        ; navrat ze subrutiny


; datova cast
section .data

success_msg:     db "Success", 0x0a, 0x0d, "$"
failed_msg:      db "Failed", 0x0a, 0x0d, "$"

; pridani binarnich dat s rastrovym obrazkem
image:
    incbin "image_320x200.bin"

8. Operace typu BitBLT: „bit block transfer“

Většina historických i poměrně velká část soudobých počítačových her s dvoudimenzionální (2D) grafikou je charakteristická tím, že objekty v těchto hrách jsou reprezentovány s využitím rastrových obrázků (bitmap) o různé velikosti, které se postupně vykreslují do vytvářené dvoudimenzionální scény. Aby bylo přes některé části těchto rastrových obrázků viditelné i pozadí, používají se tři metody pro zajištění úplné či částečné průhlednosti. Buď je stanoveno, že určitá hodnota (tj. barva) pixelů má být zcela průhledná (typicky se jedná o jasně fialovou barvu, která se v běžných scénách stejně nikde neobjevuje), dále je alternativně možné jeden bit v hodnotě pixelu použít pro určení průhlednosti (typické pro 16bitovou hloubku), nebo se může stanovit průhlednost pixelů doplněním bitmapy o takzvaný alfa kanál (alpha channel).

S využitím grafické operace blit neboli BitBLT (Bit Block Transfer) lze provádět, jak ostatně její název naznačuje, blokové přenosy bitmap nebo jejich výřezů, popř. v rámci přenosu nad bitmapami provádět různé další operace, například zpracování alfa kanálu. První implementace operace BitBLT byla použita už v roce 1975 ve Smalltalku-72 a od té doby ji najdeme prakticky v každé implementaci tohoto programovacího jazyka, která obsahuje i knihovny pro práci s grafikou (mj. se jedná i o Squeak).

Pro Smalltalk-74 vytvořil Daniel Ingalls optimalizovanou variantu operace BitBLT implementovanou v mikrokódu. Operace BitBLT se tak stala součástí operačního systému a bylo ji možné volat jak z assembleru, tak i z programů napsaných v jazyce BCPL a samozřejmě i ze Smalltalku (právě tuto implementaci můžeme považovat za vůbec první grafickou akceleraci). Posléze se díky své univerzalitě tato funkce rozšířila i do mnoha dalších operačních systémů a grafických knihoven.

9. Realizace operace BitBLT specifické pro konkrétní rastrový obrázek

Můžeme se pokusit o realizaci vlastní operace typu BitBLT. Tato realizace zahrnuje (v tom nejjednodušším případě) přenos celého obrazového řádku na obrazovku a korektní „přeskok“ na další řádek. Jedná se o operace, které jsme již použili ve druhém demonstračním příkladu, takže nám pouze zbývá jejich realizace formou subrutiny (podprogramu). V tom nejjednodušším případě bude subrutina vyžadovat předání parametrů v pracovních registrech:

V tom nejjednodušším případě je offset, o který je nutné přeskočit v obrazové paměti, přímo součástí těla subrutiny – viz řádek s instrukcí ADD DI, 800–320. Pochopitelně je však možné tuto hodnotu (typu slovo) předat v dalším pracovním registru, například v registru DX, který není v subrutině použit:

bitblt:
        push 0xa000                ; video RAM v textovem rezimu
        pop  es
next_line:
        mov cx, 320/2              ; pocet zapisovanych bajtu (=pixelu)
        rep movsw                  ; prenos jednoho obrazoveho radku
        add di, 800-320            ; preskocit zbytek obrazoveho radku
        dec al                     ; snizit pocitadlo radku
        jnz next_line
        ret                        ; navrat ze subrutiny

Způsob volání subrutiny BitBLT pro vykreslení prvních 82 řádků obrázku:

        eov ax, cs
        mov ds, ax
        mov si, image              ; nyni DS:SI obsahuje adresu prvniho bajtu v obrazku

        xor di, di                 ; offset na zacatek video RAM
        mov al, 82                 ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

10. Úplný zdrojový kód dnešního třetího demonstračního příkladu

Způsob začlenění výše uvedené subrutiny do uceleného demonstračního příkladu vypadá takto:

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        jmp main                   ; skok na zacatek kodu

%include "io.asm"                  ; nacist symboly, makra a podprogramy
%include "print.asm"               ; nacist symboly, makra a podprogramy



main:
        push ds
        pop  es                    ; nastaveni CS=DS=ES

        mov  bx, 0x103             ; cislo rezimu
        mov  ax, 0x4f02            ; nastaveni grafickeho rezimu
        int      0x10

        cmp ax, 0x004f             ; test, zda bylo volani funkce BIOSu uspesne
        jne     failed

success:
        call grayscale_palette     ; nastaveni palety se stupni sedi

        mov ax, cs
        mov ds, ax
        mov si, image              ; nyni DS:SI obsahuje adresu prvniho bajtu v obrazku

        xor di, di                 ; offset na zacatek video RAM
        mov al, 82                 ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

        jmp     finish

failed:
        print_string failed_msg

finish:
        wait_key            ; cekani na klavesu
        exit                ; navrat do DOSu

bitblt:
        push 0xa000                ; video RAM v textovem rezimu
        pop  es
next_line:
        mov cx, 320/2              ; pocet zapisovanych bajtu (=pixelu)
        rep movsw                  ; prenos jednoho obrazoveho radku
        add di, 800-320            ; preskocit zbytek obrazoveho radku
        dec al                     ; snizit pocitadlo radku
        jnz next_line
        ret                        ; navrat ze subrutiny

set_video_window:
        ; ocekava se, ze DL je nastaven korektne!
        mov ax, 0x4f05             ; nastaveni okna
        mov bx, 0x0000             ; okno A
        int     0x10               ; volani VBE
        ret                        ; navrat ze subrutiny

; paleta ve stupnich sedi
grayscale_palette:
        mov ax, 0x1010             ; cislo sluzby a podsluzby VGA BIOSu
        xor bl, bl                 ; index barvy
next_dac:
        mov ch, bl                 ; prvni barvova slozka
        shr ch, 1
        shr ch, 1
        mov cl, ch                 ; druha barvova slozka
        mov dh, ch                 ; treti barvova slozka
        int 0x10                   ; modifikace mapovani v DAC
        inc bl                     ; zvysit index v DAC
        jnz next_dac               ; nastavit dalsi barvu, dokud nedosahneme hodnoty 256
        ret                        ; navrat ze subrutiny


; datova cast
section .data

success_msg:     db "Success", 0x0a, 0x0d, "$"
failed_msg:      db "Failed", 0x0a, 0x0d, "$"

; pridani binarnich dat s rastrovym obrazkem
image:
    incbin "image_320x200.bin"

11. Vykreslení rastrového obrázku přesahujícího hranice jednoho paměťového banku

Vraťme se nyní k první verzi subrutiny bitblt. Tato subrutina je schválně napsaná takovým způsobem, aby vhodným způsobem upravila hodnoty registrů SI (zdrojový obrázek) a DI (video RAM). Současně se provede přenos AL řádků:

bitblt:
        push 0xa000                ; video RAM v textovem rezimu
        pop  es
next_line:
        mov cx, 320/2              ; pocet zapisovanych bajtu (=pixelu)
        rep movsw                  ; prenos jednoho obrazoveho radku
        add di, 800-320            ; preskocit zbytek obrazoveho radku
        dec al                     ; snizit pocitadlo radku
        jnz next_line
        ret                        ; navrat ze subrutiny

To znamená, že pokud budeme korektně přepínat paměťové banky video RAM (počítejme s velikostí 64kB), bude možné postupně vykreslit celý obrázek. Přenést (vykreslit) prvních 82 řádků již umíme, takže pro jistotu přidejme kód pro přepnutí banku (segment A000) na hodnotu 0:

        mov  dx, 0                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku

        xor di, di                 ; offset na zacatek video RAM
        mov al, 82                 ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

Současně s návratem ze subrutiny bitblt došlo k úpravě registrů SI a DI, takže se můžeme pokusit o vykreslení dalších 82 řádků. Registr SI bude obsahovat korektní hodnotu, ovšem hodnotu DI je nutné vhodným způsobem upravit, protože obecně paměťové banky video RAM nekončí na konci/začátku obrazových řádků. Přepnutím paměťového banku na dalších 64kB je nutné provést přesun na 82×800 (o tolik se registr změnil při přenosu prvních 82 řádků) a od této hodnoty odečteme 65536. Nevadí, že dochází k přenosům/přetečení, protože výsledek bude korektní – posun o 64 bajtů (v rámci paměťového banku – nejedná se o horizontální pozici!).

Následující sekvence instrukcí vykreslí dalších 82 obrazových řádků:

        mov  dx, 1                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku

        mov di, 82*800-65536       ; offset na zacatek video RAM
        mov al, 82                 ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

Naprosto stejným postupem vykreslíme zbytek obrázku. Jeho výška je rovna 200 pixelům a už jsme v předchozích dvou krocích vykreslili 2×82 řádků, takže výpočet bude vypadat takto (posun o 128 bajtů + vykreslení 36 řádků):

        mov  dx, 2                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku

        mov di, 2*82*800-65536*2   ; offset na zacatek video RAM
        mov al, 200-82*2           ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

Nyní by se na obrazovce měl nacházet celý obrázek:

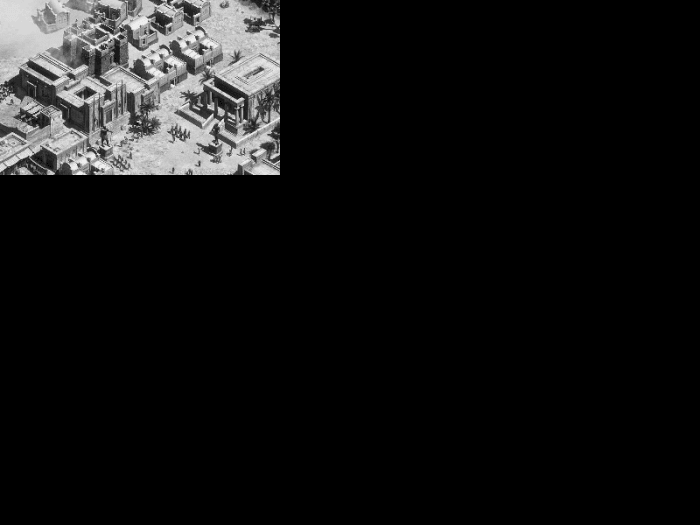

Obrázek 3: Korektní vykreslení všech 200 řádků původního rastrového obrázku.

Autor: tisnik, podle licence: Rights Managed

12. Úplný zdrojový kód dnešního čtvrtého demonstračního příkladu

Zdrojový kód dnešního čtvrtého demonstračního příkladu, který po svém spuštění vykreslil předchozí obrázek, vypadá následovně:

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        jmp main                   ; skok na zacatek kodu

%include "io.asm"                  ; nacist symboly, makra a podprogramy
%include "print.asm"               ; nacist symboly, makra a podprogramy



main:
        push ds
        pop  es                    ; nastaveni CS=DS=ES

        mov  bx, 0x103             ; cislo rezimu
        mov  ax, 0x4f02            ; nastaveni grafickeho rezimu
        int      0x10

        cmp ax, 0x004f             ; test, zda bylo volani funkce BIOSu uspesne
        jne     failed

success:
        call grayscale_palette     ; nastaveni palety se stupni sedi

        mov ax, cs
        mov ds, ax
        mov si, image              ; nyni DS:SI obsahuje adresu prvniho bajtu v obrazku

        mov  dx, 0                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku

        xor di, di                 ; offset na zacatek video RAM
        mov al, 82                 ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

        mov  dx, 1                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku
        mov di, 82*800-65536       ; offset na zacatek video RAM
        mov al, 82                 ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

        mov  dx, 2                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku
        mov di, 2*82*800-65536*2   ; offset na zacatek video RAM
        mov al, 200-82*2           ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

        jmp     finish

failed:
        print_string failed_msg

finish:
        wait_key            ; cekani na klavesu
        exit                ; navrat do DOSu

bitblt:
        push 0xa000                ; video RAM v textovem rezimu
        pop  es
next_line:
        mov cx, 320/2              ; pocet zapisovanych bajtu (=pixelu)
        rep movsw                  ; prenos jednoho obrazoveho radku
        add di, 800-320            ; preskocit zbytek obrazoveho radku
        dec al                     ; snizit pocitadlo radku
        jnz next_line
        ret                        ; navrat ze subrutiny

set_video_window:
        ; ocekava se, ze DL je nastaven korektne!
        mov ax, 0x4f05             ; nastaveni okna
        mov bx, 0x0000             ; okno A
        int     0x10               ; volani VBE
        ret                        ; navrat ze subrutiny

; paleta ve stupnich sedi
grayscale_palette:
        mov ax, 0x1010             ; cislo sluzby a podsluzby VGA BIOSu
        xor bl, bl                 ; index barvy
next_dac:
        mov ch, bl                 ; prvni barvova slozka
        shr ch, 1
        shr ch, 1
        mov cl, ch                 ; druha barvova slozka
        mov dh, ch                 ; treti barvova slozka
        int 0x10                   ; modifikace mapovani v DAC
        inc bl                     ; zvysit index v DAC
        jnz next_dac               ; nastavit dalsi barvu, dokud nedosahneme hodnoty 256
        ret                        ; navrat ze subrutiny


; datova cast
section .data

success_msg:     db "Success", 0x0a, 0x0d, "$"
failed_msg:      db "Failed", 0x0a, 0x0d, "$"

; pridani binarnich dat s rastrovym obrazkem
image:
    incbin "image_320x200.bin"

13. Horizontální vycentrování obrázku

Rastrový obrázek se prozatím vykreslil do levého horního rohu obrazovky. Jak je nutné postupovat v případě, kdy například budeme vyžadovat jeho vycentrování? Ve skutečnosti to nemusí být nic složitého, protože pouze potřebujeme posunout počáteční hodnotu registru DI tak, aby se celý obrázek (320 pixelů na šířku) vykreslil doprostřed obrazovky, která má na šířku 800 pixelů. To je snadné, protože pro nultý bank se pozice (v pixelech resp. bajtech) vypočte takto:

        xcenter equ 800/2-320/2

Tedy konkrétně pro prvních 82 řádků:

        mov  dx, 0                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku

        xcenter equ 800/2-320/2

        mov di, xcenter            ; offset na zacatek video RAM
        mov al, 82                 ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

Posun je ovšem nutné připočítat i pro další paměťové banky (a nezáleží přitom na tom, že dochází k přetečení mezivýsledků):

        mov  dx, 1                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku
        mov di, xcenter+82*800-65536       ; offset na zacatek video RAM
        mov al, 82                 ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

Dtto pro třetí banku (banku s indexem 2):

        mov  dx, 2                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku
        mov di, xcenter+2*82*800-65536*2   ; offset na zacatek video RAM
        mov al, 200-82*2           ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

Opět se podívejme na výsledek, který tímto postupem získáme:

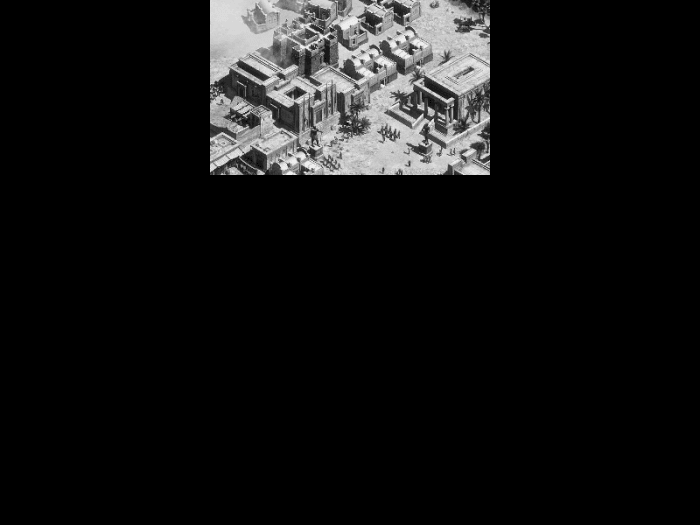

Obrázek 4: Výsledek pokusu o vertiální zarovnání výsledků.

Autor: tisnik, podle licence: Rights Managed

14. Úplný zdrojový kód dnešního pátého demonstračního příkladu

Již popáté si ukážeme, jak vypadá úplný zdrojový kód demonstračního příkladu, kterým byl vykreslen obrázek z předchozí kapitoly:

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        jmp main                   ; skok na zacatek kodu

%include "io.asm"                  ; nacist symboly, makra a podprogramy
%include "print.asm"               ; nacist symboly, makra a podprogramy



main:
        push ds
        pop  es                    ; nastaveni CS=DS=ES

        mov  bx, 0x103             ; cislo rezimu
        mov  ax, 0x4f02            ; nastaveni grafickeho rezimu
        int      0x10

        cmp ax, 0x004f             ; test, zda bylo volani funkce BIOSu uspesne
        jne     failed

success:
        call grayscale_palette     ; nastaveni palety se stupni sedi

        mov ax, cs
        mov ds, ax
        mov si, image              ; nyni DS:SI obsahuje adresu prvniho bajtu v obrazku

        mov  dx, 0                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku

        xcenter equ 800/2-320/2

        mov di, xcenter            ; offset na zacatek video RAM
        mov al, 82                 ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

        mov  dx, 1                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku
        mov di, xcenter+82*800-65536       ; offset na zacatek video RAM
        mov al, 82                 ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

        mov  dx, 2                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku
        mov di, xcenter+2*82*800-65536*2   ; offset na zacatek video RAM
        mov al, 200-82*2           ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

        jmp     finish

failed:
        print_string failed_msg

finish:
        wait_key            ; cekani na klavesu
        exit                ; navrat do DOSu

bitblt:
        push 0xa000                ; video RAM v textovem rezimu
        pop  es
next_line:
        mov cx, 320/2              ; pocet zapisovanych bajtu (=pixelu)
        rep movsw                  ; prenos jednoho obrazoveho radku
        add di, 800-320            ; preskocit zbytek obrazoveho radku
        dec al                     ; snizit pocitadlo radku
        jnz next_line
        ret                        ; navrat ze subrutiny

set_video_window:
        ; ocekava se, ze DL je nastaven korektne!
        mov ax, 0x4f05             ; nastaveni okna
        mov bx, 0x0000             ; okno A
        int     0x10               ; volani VBE
        ret                        ; navrat ze subrutiny

; paleta ve stupnich sedi
grayscale_palette:
        mov ax, 0x1010             ; cislo sluzby a podsluzby VGA BIOSu
        xor bl, bl                 ; index barvy
next_dac:
        mov ch, bl                 ; prvni barvova slozka
        shr ch, 1
        shr ch, 1
        mov cl, ch                 ; druha barvova slozka
        mov dh, ch                 ; treti barvova slozka
        int 0x10                   ; modifikace mapovani v DAC
        inc bl                     ; zvysit index v DAC
        jnz next_dac               ; nastavit dalsi barvu, dokud nedosahneme hodnoty 256
        ret                        ; navrat ze subrutiny


; datova cast
section .data

success_msg:     db "Success", 0x0a, 0x0d, "$"
failed_msg:      db "Failed", 0x0a, 0x0d, "$"

; pridani binarnich dat s rastrovym obrazkem
image:
    incbin "image_320x200.bin"

15. Nastavení délky logického obrazového řádku

Prozatím jsme předpokládali, že délka obrazového řádku (v bajtech) odpovídá horizontálnímu rozlišení obrazovky, samozřejmě za předpokladu, že se jedná o 256barevné režimy. Ovšem ve skutečnosti tak tomu být nemusí a délka řádku může být delší (například 1024 bajtů). Některé grafické karty byly dokonce konfigurovatelné a bylo tak možné délku řádku změnit. Pro tento účel se používala VBE služba 0×4f, s číslem podslužby 0×06. Tato služba vrátila aktuálně nastavenou délku řádku popř. ji umožňovala změnit. Podívejme se nyní na způsob volání:

Vstup:  AH = 4Fh        Služby SVGA
        AL = 06h        Podslužba pro přečtení či nastavení délky obrazového řádku
        BL = 01h        Požadavek na vrácení aktuální hodnoty

Výstup: AL = 4Fh pokud je služba podporována, jinak odlišná hodnota
        AH = 00h pokud je volání úspěšné, jinak hodnota 01h
        BX = počet bajtů na obrazovém řádku
        CX = počet pixelů na obrazovém řádku
        DX = počet obrazových řádků

Nastavení se provádí takto:

Vstup:  AH = 4Fh        Služby SVGA
        AL = 06h        Podslužba pro přečtení či nastavení délky obrazového řádku
        BL = 00h        Požadavek na změnu délky obrazového řádku
        CX = ??         Požadovaná délka řádku v pixelech

Výstup: AL = 4Fh pokud je služba podporována, jinak odlišná hodnota
        AH = 00h pokud je volání úspěšné, jinak hodnota 01h
        BX = počet bajtů na obrazovém řádku
        CX = počet pixelů na obrazovém řádku
        DX = počet obrazových řádků

V kódu by mohlo nastavení délky obrazového řádku vypadat takto:

        mov  ax, 0x4f06            ; nastaveni nebo precteni delky logickeho radku
        mov  bl, 00                ; operace nastaveni
        mov  cx, 1024              ; delka radku

        cmp ax, 0x004f             ; test, zda bylo volani funkce BIOSu uspesne
        jne     failed

16. Úplný zdrojový kód dnešního šestého demonstračního příkladu

Podívejme se nyní na způsob změny délky obrazového řádku v praxi:

;-----------------------------------------------------------------------------
org  0x100        ; zacatek kodu pro programy typu COM (vzdy se zacina na 256)

start:
        jmp main                   ; skok na zacatek kodu

%include "io.asm"                  ; nacist symboly, makra a podprogramy
%include "print.asm"               ; nacist symboly, makra a podprogramy



main:
        push ds
        pop  es                    ; nastaveni CS=DS=ES

        mov  bx, 0x103             ; cislo rezimu
        mov  ax, 0x4f02            ; nastaveni grafickeho rezimu
        int      0x10

        cmp ax, 0x004f             ; test, zda bylo volani funkce BIOSu uspesne
        jne     failed

        mov  ax, 0x4f06            ; nastaveni nebo precteni delky logickeho radku
        mov  bl, 00                ; operace nastaveni
        mov  cx, 800               ; delka radku

        cmp ax, 0x004f             ; test, zda bylo volani funkce BIOSu uspesne
        jne     failed


success:
        call grayscale_palette     ; nastaveni palety se stupni sedi

        mov ax, cs
        mov ds, ax
        mov si, image              ; nyni DS:SI obsahuje adresu prvniho bajtu v obrazku

        mov  dx, 0                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku

        xcenter equ 800/2-320/2

        mov di, xcenter            ; offset na zacatek video RAM
        mov al, 82                 ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

        mov  dx, 1                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku
        mov di, xcenter+82*800-65536       ; offset na zacatek video RAM
        mov al, 82                 ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

        mov  dx, 2                 ; cislo pametoveho banku video pameti
        call set_video_window      ; nastaveni pametoveho banku
        mov di, xcenter+2*82*800-65536*2   ; offset na zacatek video RAM
        mov al, 200-82*2           ; pocet prenesenych radku
        call bitblt                ; zavolat subrutinu pro blokovy prenos

        jmp     finish

failed:
        print_string failed_msg

finish:
        wait_key            ; cekani na klavesu
        exit                ; navrat do DOSu

bitblt:
        push 0xa000                ; video RAM v textovem rezimu
        pop  es
next_line:
        mov cx, 320/2              ; pocet zapisovanych bajtu (=pixelu)
        rep movsw                  ; prenos jednoho obrazoveho radku
        add di, 800-320            ; preskocit zbytek obrazoveho radku
        dec al                     ; snizit pocitadlo radku
        jnz next_line
        ret                        ; navrat ze subrutiny

set_video_window:
        ; ocekava se, ze DL je nastaven korektne!
        mov ax, 0x4f05             ; nastaveni okna
        mov bx, 0x0000             ; okno A
        int     0x10               ; volani VBE
        ret                        ; navrat ze subrutiny

; paleta ve stupnich sedi
grayscale_palette:
        mov ax, 0x1010             ; cislo sluzby a podsluzby VGA BIOSu
        xor bl, bl                 ; index barvy
next_dac:
        mov ch, bl                 ; prvni barvova slozka
        shr ch, 1
        shr ch, 1
        mov cl, ch                 ; druha barvova slozka
        mov dh, ch                 ; treti barvova slozka
        int 0x10                   ; modifikace mapovani v DAC
        inc bl                     ; zvysit index v DAC
        jnz next_dac               ; nastavit dalsi barvu, dokud nedosahneme hodnoty 256
        ret                        ; navrat ze subrutiny


; datova cast
section .data

success_msg:     db "Success", 0x0a, 0x0d, "$"
failed_msg:      db "Failed", 0x0a, 0x0d, "$"

; pridani binarnich dat s rastrovym obrazkem
image:
    incbin "image_320x200.bin"

17. Textové režimy SVGA karet

Prozatím jsme se zabývali především grafickými režimy, které byly nabízeny SVGA kartami a které byly navíc podporovány rozšířením BIOSu (VBE). Ovšem nesmíme zapomenout na to, že většina SVGA karet umožňovala využití textových režimů, přičemž původní sada textových režimů (40×25 znaků, 80×25 znaků, 80×43 znaků a 80×50 znaků) byla rozšířena o režimy s větším počtem textových řádků a/nebo i větším počtem sloupců. Typicky bylo možné na jednom textovém řádku zobrazit až 132 znaků a počet textových řádků se zvyšoval až na 60.

Zajímavé je, že i tyto (de facto nestandardní) textové režimy udržovaly velmi dobrou zpětnou kompatibilitu, která v tomto případě nesahá pouze ke kartě VGA, ale až ke kartám CGA a MDA. Typicky byly znaky a jejich atributy ukládány do segmentu 0×b8000 a dokonce byly emulovány i některé řídicí registry grafického řadiče, což například umožňovalo manipulace s textovým kurzorem atd. Výsledkem bylo, že relativně velké množství aplikací tyto nové textové režimy podporovalo, a přitom se z vývojářského hlediska nejednalo o větší problém (na rozdíl, jak již víme, od grafických režimů).

18. Obsah navazující části seriálu

V další části seriálu o tvorbě her a multimediálních aplikací pro platformu IBM PC se zaměříme právě na textové režimy, které jsou podporovány většinou SVGA karet. Ukážeme si i některé aplikace, které tyto režimy dokázaly (více či méně úspěšně) využít. A pochopitelně se budeme zabývat i zpětnou kompatibilitou s původní sérii grafických karet pro platformu IBM PC: od CGA a MDA přes kartu EGA až k (relativně) dlouhodobému standardu VGA.

19. Repositář s demonstračními příklady

Demonstrační příklady napsané v assembleru, které jsou určené pro překlad s využitím assembleru NASM, byly uloženy do Git repositáře, který je dostupný na adrese https://github.com/tisnik/8bit-fame. Jednotlivé demonstrační příklady si můžete v případě potřeby stáhnout i jednotlivě bez nutnosti klonovat celý (v současnosti již poměrně rozsáhlý) repositář:

20. Odkazy na Internetu

1. VESA BIOS Extensions
   https://en.wikipedia.org/wi­ki/VESA_BIOS_Extensions
2. Video Electronics Standards Association
   https://en.wikipedia.org/wi­ki/Video_Electronics_Stan­dards_Association
3. DJGPP (Wikipedia)
   https://cs.wikipedia.org/wiki/DJGPP
4. DJGPP home page
   http://www.delorie.com/djgpp/
5. DJGPP Zip File Picker
   http://www.delorie.com/djgpp/zip-picker.html
6. The Intel 8088 Architecture and Instruction Set
   https://people.ece.ubc.ca/~ed­c/464/lectures/lec4.pdf
7. x86 Opcode Structure and Instruction Overview
   https://pnx.tf/files/x86_op­code_structure_and_instruc­tion_overview.pdf
8. x86 instruction listings (Wikipedia)
   https://en.wikipedia.org/wi­ki/X86_instruction_listin­gs
9. x86 assembly language (Wikipedia)
   https://en.wikipedia.org/wi­ki/X86_assembly_language
10. Intel Assembler (Cheat sheet)
    http://www.jegerlehner.ch/in­tel/IntelCodeTable.pdf
11. 25 Microchips That Shook the World
    https://spectrum.ieee.org/tech-history/silicon-revolution/25-microchips-that-shook-the-world
12. Chip Hall of Fame: MOS Technology 6502 Microprocessor
    https://spectrum.ieee.org/tech-history/silicon-revolution/chip-hall-of-fame-mos-technology-6502-microprocessor
13. Chip Hall of Fame: Intel 8088 Microprocessor
    https://spectrum.ieee.org/tech-history/silicon-revolution/chip-hall-of-fame-intel-8088-microprocessor
14. Jak se zrodil procesor?
    https://www.root.cz/clanky/jak-se-zrodil-procesor/
15. Apple II History Home
    http://apple2history.org/
16. The 8086/8088 Primer
    https://www.stevemorse.or­g/8086/index.html
17. flat assembler: Assembly language resources
    https://flatassembler.net/
18. FASM na Wikipedii
    https://en.wikipedia.org/wiki/FASM
19. Fresh IDE FASM inside
    https://fresh.flatassembler.net/
20. MS-DOS Version 4.0 Programmer's Reference
    https://www.pcjs.org/docu­ments/books/mspl13/msdos/dos­ref40/
21. DOS API (Wikipedia)
    https://en.wikipedia.org/wiki/DOS_API
22. Bit banging
    https://en.wikipedia.org/wi­ki/Bit_banging
23. IBM Basic assembly language and successors (Wikipedia)
    https://en.wikipedia.org/wi­ki/IBM_Basic_assembly_lan­guage_and_successors
24. X86 Assembly/Bootloaders
    https://en.wikibooks.org/wi­ki/X86_Assembly/Bootloaders
25. Počátky grafiky na PC: grafické karty CGA a Hercules
    https://www.root.cz/clanky/pocatky-grafiky-na-pc-graficke-karty-cga-a-hercules/
26. Co mají společného Commodore PET/4000, BBC Micro, Amstrad CPC i grafické karty MDA, CGA a Hercules?
    https://www.root.cz/clanky/co-maji-spolecneho-commodore-pet-4000-bbc-micro-amstrad-cpc-i-graficke-karty-mda-cga-a-hercules/
27. Karta EGA: první použitelná barevná grafika na PC
    https://www.root.cz/clanky/karta-ega-prvni-pouzitelna-barevna-grafika-na-pc/
28. RGB Classic Games
    https://www.classicdosgames.com/
29. Turbo Assembler (Wikipedia)
    https://en.wikipedia.org/wi­ki/Turbo_Assembler
30. Microsoft Macro Assembler
    https://en.wikipedia.org/wi­ki/Microsoft_Macro_Assembler
31. IBM Personal Computer (Wikipedia)
    https://en.wikipedia.org/wi­ki/IBM_Personal_Computer
32. Intel 8251
    https://en.wikipedia.org/wi­ki/Intel_8251
33. Intel 8253
    https://en.wikipedia.org/wi­ki/Intel_8253
34. Intel 8255
    https://en.wikipedia.org/wi­ki/Intel_8255
35. Intel 8257
    https://en.wikipedia.org/wi­ki/Intel_8257
36. Intel 8259
    https://en.wikipedia.org/wi­ki/Intel_8259
37. Support/peripheral/other chips – 6800 family
    http://www.cpu-world.com/Support/6800.html
38. Motorola 6845
    http://en.wikipedia.org/wi­ki/Motorola_6845
39. The 6845 Cathode Ray Tube Controller (CRTC)
    http://www.tinyvga.com/6845
40. CRTC operation
    http://www.6502.org/users/an­dre/hwinfo/crtc/crtc.html
41. The 6845 Cathode Ray Tube Controller (CRTC)
    http://www.tinyvga.com/6845
42. Motorola 6845 and bitwise graphics
    https://retrocomputing.stac­kexchange.com/questions/10996/mo­torola-6845-and-bitwise-graphics
43. IBM Monochrome Display Adapter
    http://en.wikipedia.org/wi­ki/Monochrome_Display_Adap­ter
44. Color Graphics Adapter
    http://en.wikipedia.org/wi­ki/Color_Graphics_Adapter
45. Color Graphics Adapter and the Brown color in IBM 5153 Color Display
    https://www.aceinnova.com/en/e­lectronics/cga-and-the-brown-color-in-ibm-5153-color-display/
46. The Modern Retrocomputer: An Arduino Driven 6845 CRT Controller
    https://hackaday.com/2017/05/14/the-modern-retrocomputer-an-arduino-driven-6845-crt-controller/
47. flat assembler: Assembly language resources
    https://flatassembler.net/
48. FASM na Wikipedii
    https://en.wikipedia.org/wiki/FASM
49. Fresh IDE FASM inside
    https://fresh.flatassembler.net/
50. MS-DOS Version 4.0 Programmer's Reference
    https://www.pcjs.org/docu­ments/books/mspl13/msdos/dos­ref40/
51. DOS API (Wikipedia)
    https://en.wikipedia.org/wiki/DOS_API
52. IBM Basic assembly language and successors (Wikipedia)
    https://en.wikipedia.org/wi­ki/IBM_Basic_assembly_lan­guage_and_successors
53. X86 Assembly/Arithmetic
    https://en.wikibooks.org/wi­ki/X86_Assembly/Arithmetic
54. Art of Assembly – Arithmetic Instructions
    http://oopweb.com/Assembly/Do­cuments/ArtOfAssembly/Volu­me/Chapter₆/CH06–2.html
55. ASM Flags
    http://www.cavestory.org/gu­ides/csasm/guide/asm_flag­s.html
56. Status Register
    https://en.wikipedia.org/wi­ki/Status_register
57. Linux assemblers: A comparison of GAS and NASM
    http://www.ibm.com/develo­perworks/library/l-gas-nasm/index.html
58. Programovani v assembleru na OS Linux
    http://www.cs.vsb.cz/gryga­rek/asm/asmlinux.html
59. Is it worthwhile to learn x86 assembly language today?
    https://www.quora.com/Is-it-worthwhile-to-learn-x86-assembly-language-today?share=1
60. Why Learn Assembly Language?
    http://www.codeproject.com/Ar­ticles/89460/Why-Learn-Assembly-Language
61. Is Assembly still relevant?
    http://programmers.stackex­change.com/questions/95836/is-assembly-still-relevant
62. Why Learning Assembly Language Is Still a Good Idea
    http://www.onlamp.com/pub/a/on­lamp/2004/05/06/writegreat­code.html
63. Assembly language today
    http://beust.com/weblog/2004/06/23/as­sembly-language-today/
64. Assembler: Význam assembleru dnes
    http://www.builder.cz/rubri­ky/assembler/vyznam-assembleru-dnes-155960cz
65. Programming from the Ground Up Book – Summary
    http://savannah.nongnu.or­g/projects/pgubook/
66. DOSBox
    https://www.dosbox.com/
67. The C Programming Language
    https://en.wikipedia.org/wi­ki/The_C_Programming_Langu­age
68. Hercules Graphics Card (HCG)
    https://en.wikipedia.org/wi­ki/Hercules_Graphics_Card
69. Complete 8086 instruction set
    https://content.ctcd.edu/cou­rses/cosc2325/m22/docs/emu8086in­s.pdf
70. Complete 8086 instruction set
    https://yassinebridi.github.io/asm-docs/8086_instruction_set.html
71. 8088 MPH by Hornet + CRTC + DESiRE (final version)
    https://www.youtube.com/wat­ch?v=hNRO7lno_DM
72. Area 5150 by CRTC & Hornet (Party Version) / IBM PC+CGA Demo, Hardware Capture
    https://www.youtube.com/wat­ch?v=fWDxdoRTZPc
73. 80×86 Integer Instruction Set Timings (8088 – Pentium)
    http://aturing.umcs.maine­.edu/~meadow/courses/cos335/80×86-Integer-Instruction-Set-Clocks.pdf
74. Colour Graphics Adapter: Notes
    https://www.seasip.info/Vin­tagePC/cga.html
75. Restoring A Vintage CGA Card With Homebrew HASL
    https://hackaday.com/2024/06/12/res­toring-a-vintage-cga-card-with-homebrew-hasl/
76. Demoing An 8088
    https://hackaday.com/2015/04/10/de­moing-an-8088/
77. Video Memory Layouts
    http://www.techhelpmanual.com/89-video_memory_layouts.html
78. Screen Attributes
    http://www.techhelpmanual.com/87-screen_attributes.html
79. IBM PC Family – BIOS Video Modes
    https://www.minuszerodegre­es.net/video/bios_video_mo­des.htm
80. EGA Functions
    https://cosmodoc.org/topics/ega-functions/#the-hierarchy-of-the-ega
81. Why the EGA can only use 16 of its 64 colours in 200-line modes
    https://www.reenigne.org/blog/why-the-ega-can-only-use-16-of-its-64-colours-in-200-line-modes/
82. How 16 colors saved PC gaming – the story of EGA graphics
    https://www.custompc.com/retro-tech/ega-graphics
83. List of 16-bit computer color palettes
    https://en.wikipedia.org/wi­ki/List_of₁₆-bit_computer_color_palettes
84. Why were those colors chosen to be the default palette for 256-color VGA?
    https://retrocomputing.stac­kexchange.com/questions/27994/why-were-those-colors-chosen-to-be-the-default-palette-for-256-color-vga
85. VGA Color Palettes
    https://www.fountainware.com/EX­PL/vga_color_palettes.htm
86. Hardware Level VGA and SVGA Video Programming Information Page
    http://www.osdever.net/Fre­eVGA/vga/vga.htm
87. Hardware Level VGA and SVGA Video Programming Information Page – sequencer
    http://www.osdever.net/Fre­eVGA/vga/seqreg.htm
88. VGA Basics
    http://www.brackeen.com/vga/ba­sics.html
89. Introduction to VGA Mode ‚X‘
    https://web.archive.org/web/20160414072210/htt­p://fly.srk.fer.hr/GDM/ar­ticles/vgamodex/vgamx1.html
90. VGA Mode-X
    https://web.archive.org/web/20070123192523/htt­p://www.gamedev.net/referen­ce/articles/article356.asp
91. Mode-X: 256-Color VGA Magic
    https://downloads.gamedev­.net/pdf/gpbb/gpbb47.pdf
92. Instruction Format in 8086 Microprocessor
    https://www.includehelp.com/embedded-system/instruction-format-in-8086-microprocessor.aspx
93. How to use „AND,“ „OR,“ and „XOR“ modes for VGA Drawing
    https://retrocomputing.stac­kexchange.com/questions/21936/how-to-use-and-or-and-xor-modes-for-vga-drawing
94. VGA Hardware
    https://wiki.osdev.org/VGA_Hardware
95. Programmer's Guide to Yamaha YMF 262/OPL3 FM Music Synthesizer
    https://moddingwiki.shika­di.net/wiki/OPL_chip
96. Does anybody understand how OPL2 percussion mode works?
    https://forum.vcfed.org/in­dex.php?threads/does-anybody-understand-how-opl2-percussion-mode-works.60925/
97. Yamaha YMF262 OPL3 music – MoonDriver for OPL3 DEMO [Oscilloscope View]
    https://www.youtube.com/watch?v=a7I-QmrkAak
98. Yamaha OPL vs OPL2 vs OPL3 comparison
    https://www.youtube.com/wat­ch?v=5knetge5Gs0
99. OPL3 Music Crockett's Theme
    https://www.youtube.com/wat­ch?v=HXS008pkgSQ
100. Bad Apple (Adlib Tracker – OPL3)
     https://www.youtube.com/wat­ch?v=2lEPH6Y3Luo
101. FM Synthesis Chips, Codecs and DACs
     https://www.dosdays.co.uk/to­pics/fm_synthesizers.php
102. The Zen Challenge – YMF262 OPL3 Original (For an upcoming game)
     https://www.youtube.com/wat­ch?v=6JlFIFz1CFY
103. [adlib tracker II techno music – opl3] orbit around alpha andromedae I
     https://www.youtube.com/wat­ch?v=YqxJCu_WFuA
104. [adlib tracker 2 music – opl3 techno] hybridisation process on procyon-ii
     https://www.youtube.com/wat­ch?v=daSV5mN0sJ4
105. Hyper Duel – Black Rain (YMF262 OPL3 Cover)
     https://www.youtube.com/wat­ch?v=pu_mzRRq8Ho
106. IBM 5155–5160 Technical Reference
     https://www.minuszerodegre­es.net/manuals/IBM/IBM_5155_5160_Techni­cal_Reference_6280089_MAR86­.pdf
107. a ymf262/opl3+pc speaker thing i made
     https://www.youtube.com/watch?v=E-Mx0lEmnZ0
108. [OPL3] Like a Thunder
     https://www.youtube.com/wat­ch?v=MHf06AGr8SU
109. (PC SPEAKER) bad apple
     https://www.youtube.com/wat­ch?v=LezmKIIHyUg
110. Powering devices from PC parallel port
     http://www.epanorama.net/cir­cuits/lptpower.html
111. Magic Mushroom (demo pro PC s DOSem)
     http://www.crossfire-designs.de/download/articles/sou­ndcards//mushroom.rar
112. Píseň Magic Mushroom – originál
     http://www.crossfire-designs.de/download/articles/sou­ndcards/speaker_mushroom_con­verted.mp3
113. Píseň Magic Mushroom – hráno na PC Speakeru
     http://www.crossfire-designs.de/download/articles/sou­ndcards/speaker_mushroom_spe­aker.mp3
114. Pulse Width Modulation (PWM) Simulation Example
     http://decibel.ni.com/content/docs/DOC-4599
115. Resistor/Pulse Width Modulation DAC
     http://www.k9spud.com/trax­mod/pwmdac.php
116. Class D Amplifier
     http://en.wikipedia.org/wi­ki/Electronic_amplifier#Clas­s_D
117. Covox Speech Thing / Disney Sound Source (1986)
     http://www.crossfire-designs.de/index.php?lang=en&what=ar­ticles&name=showarticle.htm&ar­ticle=soundcards/&page=5
118. Covox Digital-Analog Converter (Rusky, obsahuje schémata)
     http://phantom.sannata.ru/kon­kurs/netskater002.shtml
119. PC-GPE on the Web
     http://bespin.org/~qz/pc-gpe/
120. Keyboard Synthesizer
     http://www.solarnavigator­.net/music/instruments/ke­yboards.htm
121. FMS – Fully Modular Synthesizer
     http://fmsynth.sourceforge.net/
122. Javasynth
     http://javasynth.sourceforge.net/
123. Software Sound Synthesis & Music Composition Packages
     http://www.linux-sound.org/swss.html
124. Mx44.1 Download Page (software synthesizer for linux)
     http://hem.passagen.se/ja_linux/
125. Software synthesizer
     http://en.wikipedia.org/wi­ki/Software_synthesizer
126. Frequency modulation synthesis
     http://en.wikipedia.org/wi­ki/Frequency_modulation_syn­thesis
127. Yamaha DX7
     http://en.wikipedia.org/wi­ki/Yamaha_DX7
128. Wave of the Future
     http://www.wired.com/wired/ar­chive/2.03/waveguides_pr.html
129. Analog synthesizer
     http://en.wikipedia.org/wi­ki/Analog_synthesizer
130. Minimoog
     http://en.wikipedia.org/wiki/Minimoog
131. Moog synthesizer
     http://en.wikipedia.org/wi­ki/Moog_synthesizer
132. Tutorial for Frequency Modulation Synthesis
     http://www.sfu.ca/~truax/fmtut.html
133. An Introduction To FM
     http://ccrma.stanford.edu/sof­tware/snd/snd/fm.html
134. John Chowning
     http://en.wikipedia.org/wi­ki/John_Chowning
135. I'm Impressed, Adlib Music is AMAZING!
     https://www.youtube.com/wat­ch?v=PJNjQYp1ras
136. Milinda- Diode Milliampere ( OPL3 )
     https://www.youtube.com/wat­ch?v=oNhazT5HG0E
137. Dune 2 – Roland MT-32 Soundtrack
     https://www.youtube.com/wat­ch?v=kQADZeB-z8M
138. Interrupts
     https://wiki.osdev.org/In­terrupts#Types_of_Interrup­ts
139. Assembly8086SoundBlasterDma­SingleCycleMode
     https://github.com/leonardo-ono/Assembly8086SoundBlas­terDmaSingleCycleMode/blob/mas­ter/sbsc.asm
140. Interrupts in 8086 microprocessor
     https://www.geeksforgeeks­.org/interrupts-in-8086-microprocessor/
141. Interrupt Structure of 8086
     https://www.eeeguide.com/interrupt-structure-of-8086/
142. A20 line
     https://en.wikipedia.org/wi­ki/A20_line
143. Extended memory
     https://en.wikipedia.org/wi­ki/Extended_memory#eXtended_Me­mory_Specification_(XMS)
144. Expanded memory
     https://en.wikipedia.org/wi­ki/Expanded_memory
145. Protected mode
     https://en.wikipedia.org/wi­ki/Protected_mode
146. Virtual 8086 mode
     https://en.wikipedia.org/wi­ki/Virtual_8086_mode
147. Unreal mode
     https://en.wikipedia.org/wi­ki/Unreal_mode
148. DOS memory management
     https://en.wikipedia.org/wi­ki/DOS_memory_management
149. Upper memory area
     https://en.wikipedia.org/wi­ki/Upper_memory_area
150. Removing the Mystery from SEGMENT : OFFSET Addressing
     https://thestarman.pcminis­try.com/asm/debug/Segments­.html
151. Segment descriptor
     https://en.wikipedia.org/wi­ki/Segment_descriptor
152. When using a 32-bit register to address memory in the real mode, contents of the register must never exceed 0000FFFFH. Why?
     https://stackoverflow.com/qu­estions/45094696/when-using-a-32-bit-register-to-address-memory-in-the-real-mode-contents-of-the
153. A Brief History of Unreal Mode
     https://www.os2museum.com/wp/a-brief-history-of-unreal-mode/
154. Segment Limits
     https://wiki.osdev.org/Segment_Limits
155. How do 32 bit addresses in real mode work?
     https://forum.osdev.org/vi­ewtopic.php?t=30642
156. The LOADALL Instruction by Robert Collins
     https://www.rcollins.org/ar­ticles/loadall/tspec_a3_doc­.html
157. How do you put a 286 in Protected Mode?
     https://retrocomputing.stac­kexchange.com/questions/7683/how-do-you-put-a-286-in-protected-mode
158. Control register
     https://en.wikipedia.org/wi­ki/Control_register
159. CPU Registers x86
     https://wiki.osdev.org/CPU_Re­gisters_x86
160. x86 Assembly/Protected Mode
     https://en.wikibooks.org/wi­ki/X86_Assembly/Protected_Mo­de
161. MSW: Machine Status Word
     https://web.itu.edu.tr/kes­gin/mul06/intel/intel_msw­.html
162. 80×87 Floating Point Opcodes
     http://www.techhelpmanual.com/876–80×87_floating_point_opcodes.html
163. Page Translation
     https://pdos.csail.mit.edu/6­.828/2005/readings/i386/s05_02­.htm
164. 80386 Paging and Segmenation
     https://stackoverflow.com/qu­estions/38229741/80386-paging-and-segmenation
165. 80386 Memory Management
     https://tldp.org/LDP/khg/Hy­perNews/get/memory/80386mm­.html
166. DOSEMU
     http://www.dosemu.org/
167. Intel 80386, a revolutionary CPU
     https://www.xtof.info/intel80386.html
168. PAI Unit 3 Paging in 80386 Microporcessor
     https://www.slideshare.net/Kan­chanPatil34/pai-unit-3-paging-in-80386-microporcessor
169. 64 Terabytes of virtual memory for 32-bit x86 using segmentation: how?
     https://stackoverflow.com/qu­estions/5444984/64-terabytes-of-virtual-memory-for-32-bit-x86-using-segmentation-how
170. Pi in the Pentium: reverse-engineering the constants in its floating-point unit
     http://www.righto.com/2025/01/pentium-floating-point-ROM.html
171. Simply FPU
     http://www.website.masmfo­rum.com/tutorials/fptute/
172. Art of Assembly language programming: The 80×87 Floating Point Coprocessors
     https://courses.engr.illi­nois.edu/ece390/books/arto­fasm/CH14/CH14–3.html
173. Art of Assembly language programming: The FPU Instruction Set
     https://courses.engr.illi­nois.edu/ece390/books/arto­fasm/CH14/CH14–4.html
174. INTEL 80387 PROGRAMMER'S REFERENCE MANUAL
     http://www.ragestorm.net/dow­nloads/387intel.txt
175. x86 Instruction Set Reference: FLD
     http://x86.renejeschke.de/html/fi­le_module_x86_id₁₀₀.html
176. x86 Instruction Set Reference: FLD1/FLDL2T/FLDL2E/FLDPI/­FLDLG2/FLDLN2/FLDZ
     http://x86.renejeschke.de/html/fi­le_module_x86_id₁₀₁.html
177. X86 Assembly/Arithmetic
     https://en.wikibooks.org/wi­ki/X86_Assembly/Arithmetic
178. 8087 Numeric Data Processor
     https://www.eeeguide.com/8087-numeric-data-processor/
179. Data Types and Instruction Set of 8087 co-processor
     https://www.eeeguide.com/data-types-and-instruction-set-of-8087-co-processor/
180. 8087 instruction set and examples
     https://studylib.net/doc/5625221/8087-instruction-set-and-examples
181. GCC documentation: Extensions to the C Language Family
     https://gcc.gnu.org/onlinedocs/gcc/C-Extensions.html#C-Extensions
182. GCC documentation: Using Vector Instructions through Built-in Functions
     https://gcc.gnu.org/online­docs/gcc/Vector-Extensions.html
183. SSE (Streaming SIMD Extentions)
     http://www.songho.ca/misc/sse/sse­.html
184. Timothy A. Chagnon: SSE and SSE2
     http://www.cs.drexel.edu/~tc365/mpi-wht/sse.pdf
185. Intel corporation: Extending the Worldr's Most Popular Processor Architecture
     http://download.intel.com/techno­logy/architecture/new-instructions-paper.pdf
186. SIMD architectures:
     http://arstechnica.com/ol­d/content/2000/03/simd.ar­s/
187. Tour of the Black Holes of Computing!: Floating Point
     http://www.cs.hmc.edu/~ge­off/classes/hmc.cs105…/sli­des/class02_floats.ppt
188. 3Dnow! Technology Manual
     AMD Inc., 2000
189. Intel MMX^TM Technology Overview
     Intel corporation, 1996
190. MultiMedia eXtensions
     http://softpixel.com/~cwrig­ht/programming/simd/mmx.phpi
191. AMD K5 („K5“ / „5k86“)
     http://www.pcguide.com/ref/cpu/fam/g5K5-c.html
192. Sixth Generation Processors
     http://www.pcguide.com/ref/cpu/fam/g6­.htm
193. Great Microprocessors of the Past and Present
     http://www.cpushack.com/CPU/cpu1.html
194. Very long instruction word (Wikipedia)
     http://en.wikipedia.org/wi­ki/Very_long_instruction_word
195. CPU design (Wikipedia)
     http://en.wikipedia.org/wi­ki/CPU_design
196. Grafické karty a grafické akcelerátory (14)
     https://www.root.cz/clanky/graficke-karty-a-graficke-akceleratory-14/
197. Grafické karty a grafické akcelerátory (15)
     https://www.root.cz/clanky/graficke-karty-a-graficke-akceleratory-15/
198. Grafické karty a grafické akcelerátory (16)
     https://www.root.cz/clanky/graficke-karty-a-graficke-akceleratory-16/
199. VESA Video Modes
     https://wiki.osdev.org/VE­SA_Video_Modes
200. Introduction to VESA programming
     http://www.monstersoft.com/tu­torial1/VESA_intro.html
201. Guide: VBE 2.0 graphics modes
     https://delorie.com/djgpp/doc/ug/grap­hics/vbe20.html
202. NASM instruction list
     https://userpages.cs.umbc­.edu/chang/cs313/nasmdoc/html/nas­mdocb.html
203. BitBlt function (wingdi.h)
     https://learn.microsoft.com/en-us/windows/win32/api/wingdi/nf-wingdi-bitblt
204. SetDIBitsToDevice function (wingdi.h)
     https://learn.microsoft.com/en-us/windows/win32/api/wingdi/nf-wingdi-setdibitstodevice
